แม่เหล็กวงแหวนคืออะไรและทำงานอย่างไรในการใช้งานอุตสาหกรรมสมัยใหม่
A Rไอเอ็นจีแม่เหล็กเป็นหนึ่งในส่วนประกอบแม่เหล็กที่หลากหลายที่สุดที่ใช้กัน อุตสาหกรรมสมัยใหม่ตั้งแต่มอเตอร์ไฟฟ้าและเซ็นเซอร์ยานยนต์ไปจนถึงอุปกรณ์ทางการแพทย์และ ระบบพลังงานหมุนเวียน แม้จะมีรูปทรงคล้ายโดนัทที่เรียบง่าย แต่แม่เหล็กวงแหวนก็เล่นได้ บทบาทสำคัญในการปรับปรุงประสิทธิภาพ ความเสถียร และความแม่นยำในการประกอบที่ซับซ้อน คู่มือเชิงลึกนี้จะอธิบายว่าวงแหวนแม่เหล็กคืออะไร ทำงานอย่างไร วัสดุที่ใช้ กระบวนการผลิต สถานการณ์การใช้งาน และวิธีการเลือกแม่เหล็กวงแหวนที่เหมาะสม สำหรับโครงการของคุณ
สารบัญ
1. แหวนแม่เหล็กคืออะไร?

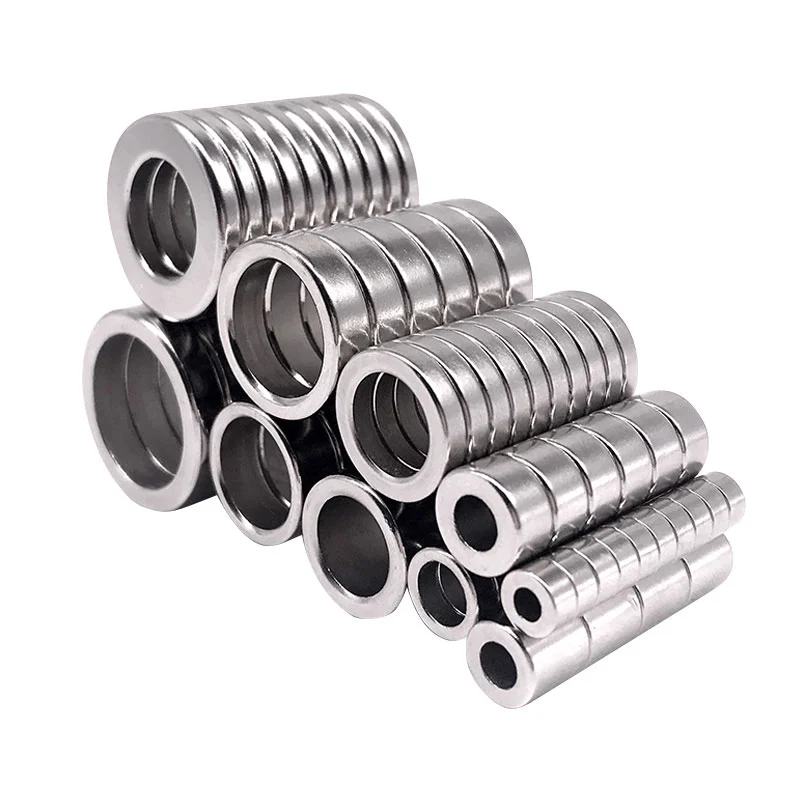

A แหวนแม่เหล็กเป็นแม่เหล็กทรงกลมที่มีรูตรงกลางก่อตัวเป็น วงแหวนหรือรูปวงแหวน รูปทรงนี้ทำให้สามารถติดตั้งบนเพลา แท่ง หรือแบริ่งได้ ทำให้เหมาะสำหรับระบบแบบหมุน แม่เหล็กวงแหวนสามารถถูกทำให้เป็นแม่เหล็กในแนวแกนได้ (ขั้วเหนือและขั้วใต้บนพื้นผิวเรียบ) หรือแม่เหล็กแนวรัศมี (เสาที่เส้นผ่านศูนย์กลางด้านในและด้านนอก)
เนื่องจากการกระจายสนามแม่เหล็กที่สมดุลและความสมมาตรทางกล ทำให้วงแหวนแม่เหล็ก มีการใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการความเสถียรในการหมุน การสั่นสะเทือนน้อยที่สุด และ การควบคุมฟลักซ์แม่เหล็กที่มีประสิทธิภาพ
2. วงแหวนแม่เหล็กทำงานอย่างไร
หลักการทำงานของแม่เหล็กวงแหวนนั้นขึ้นอยู่กับการไหลเวียนของฟลักซ์แม่เหล็กรอบๆ โครงสร้างแบบวงปิด เมื่อถูกทำให้เป็นแม่เหล็ก เส้นสนามแม่เหล็กจะโผล่ออกมาจาก ขั้วโลกเหนือแล้วกลับเข้ามาที่ขั้วโลกใต้อีกครั้ง ทำให้เกิดการควบคุมและคาดเดาได้ สนามแม่เหล็ก
- การทำให้เป็นแม่เหล็กตามแนวแกนจะสร้างแรงแม่เหล็กตามแนวแกน
- แม่เหล็กเรเดียลจะสร้างสนามแม่เหล็กเส้นรอบวง
- การทำให้เป็นแม่เหล็กแบบหลายขั้วช่วยเพิ่มความละเอียดของสัญญาณในเซนเซอร์
ทำให้วงแหวนแม่เหล็กเหมาะอย่างยิ่งสำหรับมอเตอร์ ตัวเข้ารหัส และความแม่นยำ ระบบการวัด
3. วัสดุทั่วไปที่ใช้ในวงแหวนแม่เหล็ก
| วัสดุ | ความแรงของแม่เหล็ก | ทนต่ออุณหภูมิ | การใช้งานทั่วไป |
|---|---|---|---|
| นีโอไดเมียม (NdFeB) | สูงมาก | สูงถึง 200°C | มอเตอร์ เซ็นเซอร์ หุ่นยนต์ |
| เฟอร์ไรต์ (เซรามิก) | ปานกลาง | สูงถึง 250°C | ลำโพงอุปกรณ์ในครัวเรือน |
| ซาแมเรียมโคบอลต์ | สูง | สูงถึง 350°C | การบินและอวกาศการทหาร |
| อัลนิโก | ต่ำถึงปานกลาง | สูงถึง 500°C | เครื่องมือวัด |
ในบรรดาแม่เหล็กวงแหวนนีโอไดเมียมมีความหนาแน่นของพลังงานสูงสุดและเป็นเช่นนั้น ที่ใช้กันมากที่สุดในแอพพลิเคชั่นที่มีประสิทธิภาพสูง
4. แหวนแม่เหล็กผลิตขึ้นมาได้อย่างไร?
กระบวนการผลิตวงแหวนแม่เหล็กนั้นขึ้นอยู่กับวัสดุ แต่โดยทั่วไป เกี่ยวข้องกับขั้นตอนต่อไปนี้:
- การเตรียมวัตถุดิบและการหลอมโลหะผสม
- การสีผงและการปฐมนิเทศ
- การอัดหรือการเผาให้เป็นรูปวงแหวน
- การกลึงและการเจียรที่แม่นยำ
- เคลือบพื้นผิวเพื่อป้องกันการกัดกร่อน
- การสะกดจิตขั้นสุดท้าย
ผู้ผลิตขั้นสูงเช่นกลุ่มแม่เหล็ก ZHAOBAOดำเนินการ การควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอนเพื่อให้มั่นใจถึงความสม่ำเสมอ ประสิทธิภาพของแม่เหล็ก และความน่าเชื่อถือในระยะยาว
5. อธิบายทิศทางการสะกดจิต
- การดึงดูดตามแนวแกน:เสาบนพื้นผิวเรียบ
- การสะกดจิตแบบเรเดียล:เสาที่เส้นผ่านศูนย์กลางด้านในและด้านนอก
- การสะกดจิตแบบหลายขั้ว:การสลับขั้วรอบเส้นรอบวง
การเลือกทิศทางการทำให้เป็นแม่เหล็กที่ถูกต้องถือเป็นสิ่งสำคัญอย่างยิ่งในการบรรลุผลสูงสุด ประสิทธิภาพในเอ็นโค้ดเดอร์ มอเตอร์ และคัปปลิ้งแม่เหล็ก
6. การใช้งานทางอุตสาหกรรมของแหวนแม่เหล็ก
- มอเตอร์กระแสตรงไร้แปรงถ่าน
- ยานยนต์ ABS และเซ็นเซอร์ความเร็ว
- อุปกรณ์สร้างภาพทางการแพทย์
- กังหันลมและระบบพลังงานหมุนเวียน
- แบริ่งแม่เหล็กและข้อต่อ
สำหรับข้อมูลจำเพาะของผลิตภัณฑ์โดยละเอียด โปรดดูข้อมูลอ้างอิงทางเทคนิคของ แหวนแม่เหล็ก
7. ข้อดีของการใช้แหวนแม่เหล็ก
- การกระจายสนามแม่เหล็กสม่ำเสมอ
- ติดตั้งเพลาได้ง่าย
- ประสิทธิภาพสูงในระบบหมุน
- การออกแบบที่กะทัดรัดพร้อมเอาต์พุตพลังงานสูง
8. วิธีเลือกแม่เหล็กวงแหวนที่ถูกต้อง
เมื่อเลือกแหวนแม่เหล็ก ให้พิจารณา:
- อุณหภูมิในการทำงาน
- ความแรงของแม่เหล็กที่จำเป็น
- สภาพแวดล้อม
- ความคลาดเคลื่อนมิติ
- รูปแบบการสะกดจิต
9. มาตรฐานคุณภาพและความน่าเชื่อถือ
แม่เหล็กวงแหวนคุณภาพสูงจะต้องเป็นไปตามมาตรฐานสากลเช่น ISO 9001 และ IATF 16949 ซัพพลายเออร์ที่มีประสบการณ์เช่นกลุ่มแม่เหล็ก ZHAOBAOมั่นใจในการตรวจสอบย้อนกลับ สมรรถนะแม่เหล็กที่มั่นคงและอายุการใช้งานยาวนาน
คำถามที่พบบ่อย (FAQ)
คำถามที่ 1: แม่เหล็กวงแหวนชนิดใดที่แข็งแกร่งที่สุด?
แม่เหล็กวงแหวนนีโอไดเมียมให้กำลังแม่เหล็กสูงสุด
Q2: สามารถปรับแต่งวงแหวนแม่เหล็กได้หรือไม่?
ใช่ คุณสามารถปรับแต่งขนาด การเคลือบ และการทำให้เป็นแม่เหล็กได้ทั้งหมด
คำถามที่ 3: แม่เหล็กวงแหวนเหมาะสำหรับการใช้งานกลางแจ้งหรือไม่
ด้วยการเคลือบที่เหมาะสม เช่น นิกเกิลหรืออีพอกซี จึงสามารถทนต่อสภาพแวดล้อมที่รุนแรงได้
ความคิดสุดท้าย
แม่เหล็กวงแหวนยังคงเป็นส่วนประกอบที่ขาดไม่ได้ในงานวิศวกรรมและอุตสาหกรรมสมัยใหม่ การออกแบบ การเลือกวัสดุที่เหมาะสม การทำให้เป็นแม่เหล็ก และพันธมิตรการผลิตสามารถทำได้ ปรับปรุงประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์อย่างมีนัยสำคัญ
หากคุณกำลังมองหาคำแนะนำจากผู้เชี่ยวชาญ โซลูชันที่กำหนดเอง หรือการจัดหาที่มั่นคงในระยะยาว เราขอเชิญคุณไปติดต่อเราวันนี้และสำรวจวิธีการกลุ่มแม่เหล็ก ZHAOBAOสามารถสนับสนุนโครงการของคุณได้อย่างมืออาชีพ โซลูชั่นแม่เหล็กวงแหวน
