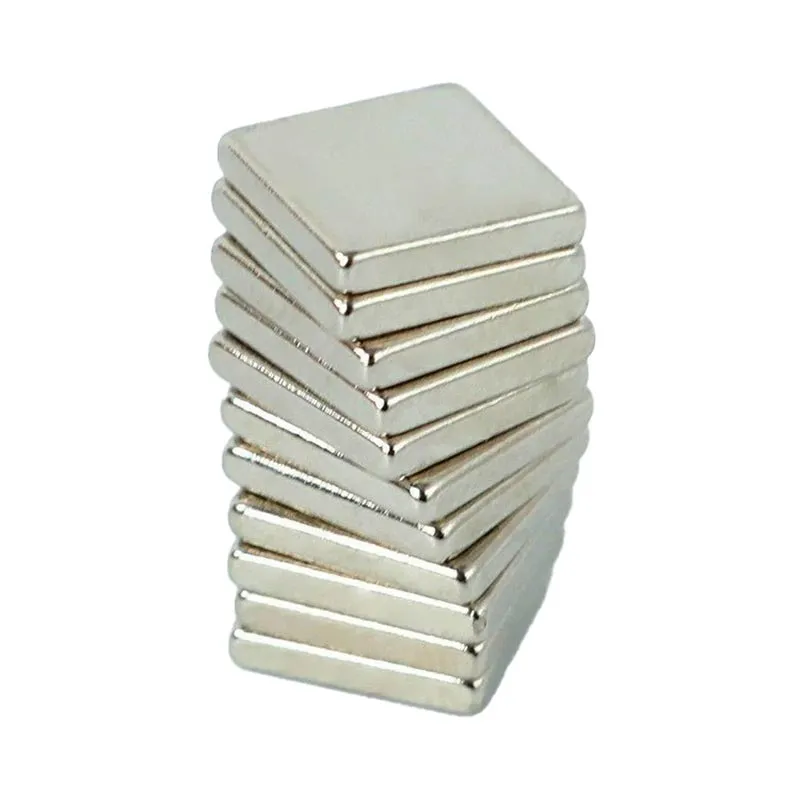

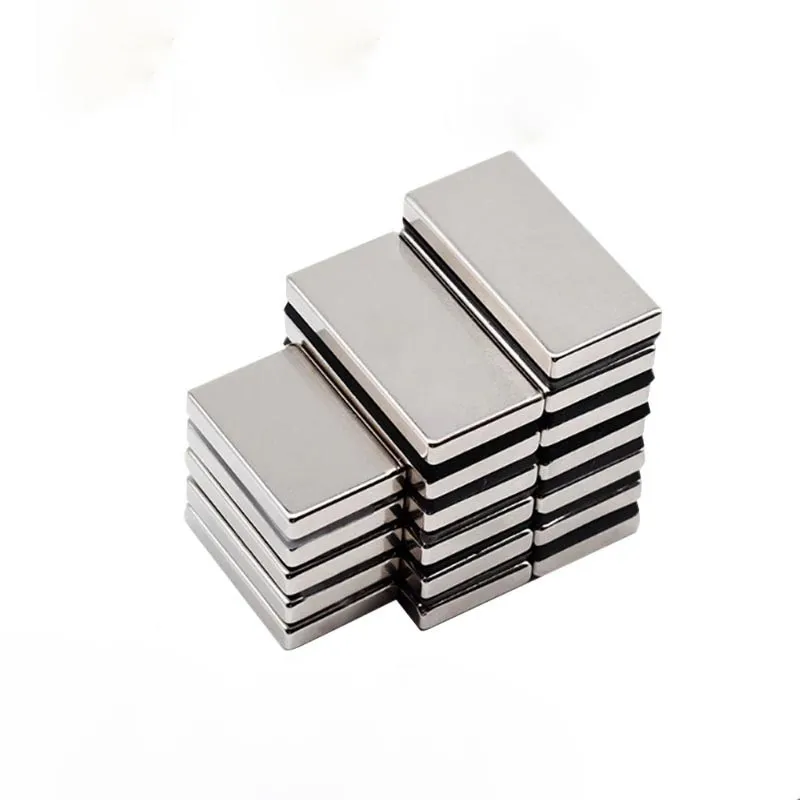

แม่เหล็กนีโอดิเมียมทรงสี่เหลี่ยม

Zhaobao Magnet Group จัดหาแม่เหล็กนีโอไดเมียมสี่เหลี่ยมแบบกำหนดเองสำหรับผู้ซื้อขายส่ง โรงงานของเราสร้างขึ้นด้วยประสบการณ์การผลิต 30 ปี แก้ปัญหาการบิดเบือนการเผาผนึกขนาดใหญ่ผ่านเทคโนโลยีสูญญากาศขั้นสูง เรารับประกันความคลาดเคลื่อน ±0.05 มม. ที่เข้มงวด ฟลักซ์แม่เหล็กสม่ำเสมอ และการชุบป้องกันการกัดกร่อนที่แข็งแกร่ง เราร่วมมือกับ CAS เพื่อนำเสนอโซลูชันแม่เหล็กประสิทธิภาพสูงทั่วโลก

พารามิเตอร์แม่เหล็ก Br, Hcj, BHmax และความสามารถด้านอุณหภูมิ (การจัดตำแหน่งมาตรฐาน IEC)

เพื่อระบุแม่เหล็กแท่งอุตสาหกรรมสำหรับตัวแยกอย่างเหมาะสม วิศวกรออกแบบจะต้องเข้าใจความสัมพันธ์พื้นฐานระหว่างคุณสมบัติแม่เหล็กที่สำคัญที่กำหนดไว้ภายใต้มาตรฐานสากล เช่น IEC 60404-5 (วิธีการวัดคุณสมบัติแม่เหล็กของวัสดุแข็งทางแม่เหล็ก)

ความหนาแน่นฟลักซ์ตกค้าง (Br)

ความหนาแน่นฟลักซ์ตกค้าง แสดงเป็น Tesla (T) หรือ Gauss (G) วัดการเหนี่ยวนำแม่เหล็กที่เหลืออยู่ในแม่เหล็กอิ่มตัว เมื่อความเข้มของสนามแม่เหล็กลดลงเหลือศูนย์ ค่า Br ที่สูงกว่ามีความสัมพันธ์โดยตรงกับแรงยึดแม่เหล็กที่แรงกว่าหรือเอาต์พุตฟลักซ์แม่เหล็กที่สูงขึ้นในช่องว่างอากาศแคบ สำหรับแม่เหล็กสี่เหลี่ยมนีโอไดเมียมมาตรฐานที่ทำงานที่อุณหภูมิห้อง เกรด เช่น N52 หรือ N54 จะมีค่า Br เกิน 1.45 เทสลา

การบีบบังคับและการบีบบังคับที่แท้จริง (Hcb และ Hcj)

การบีบบังคับแสดงถึงความต้านทานของวัสดุแม่เหล็กต่อการล้างอำนาจแม่เหล็ก ค่าแรงบังคับปกติ (Hcb) บ่งบอกถึงความแรงของสนามแม่เหล็กที่ต้องใช้ในการลดการเหนี่ยวนำแม่เหล็กให้เป็นศูนย์ ในขณะที่ค่าแรงบังคับภายใน (Hcj) จะวัดค่าความแรงของสนามแม่เหล็กที่จำเป็นในการลดโพลาไรเซชันภายในให้เหลือศูนย์โดยสมบูรณ์ ในสภาพแวดล้อมการทำงานที่มีความต้องการสูง ซึ่งแท่งแม่เหล็กสำหรับตัวแยกต้องเผชิญกับสนามแม่เหล็กย้อนกลับหรืออุณหภูมิในการทำงานสูง ค่า Hcj ที่สูงขึ้นเป็นสิ่งสำคัญในการป้องกันการลดอำนาจแม่เหล็กถาวร

ผลิตภัณฑ์พลังงานสูงสุด (BHmax)

ผลิตภัณฑ์พลังงานสูงสุด ซึ่งวัดเป็นเมกะเกาส์-เออร์สเตด (MGOe) หรือกิโลจูลต่อลูกบาศก์เมตร (kJ/m³) จะกำหนดความหนาแน่นของพลังงานแม่เหล็กสูงสุดที่เก็บไว้ภายในแม่เหล็ก มันแสดงถึงผลคูณสูงสุดของการเหนี่ยวนำ (B) และความแรงของสนามแม่เหล็ก (H) ตามแนวกราฟการล้างอำนาจแม่เหล็ก BHmax ที่สูงขึ้นช่วยให้วิศวกรสามารถลดขนาดส่วนประกอบให้เหลือน้อยที่สุดในขณะที่ยังคงรักษาประสิทธิภาพของแม่เหล็กที่จำเป็น

ค่าสัมประสิทธิ์ความร้อนและความสัมพันธ์ของอุณหภูมิในการทำงาน

วัสดุ NdFeB เผาผนึกมีคุณสมบัติขึ้นอยู่กับอุณหภูมิ ค่าสัมประสิทธิ์อุณหภูมิสำหรับการเหนี่ยวนำแม่เหล็ก α(Br) โดยทั่วไปจะอยู่ที่ประมาณ -0.09% ถึง -0.12% ต่อองศาเซลเซียส ในขณะที่ค่าสัมประสิทธิ์อุณหภูมิสำหรับค่าแรงบังคับภายใน β(Hcj) อยู่ในช่วง -0.50% ถึง -0.65% ต่อองศาเซลเซียส เมื่ออุณหภูมิเพิ่มขึ้น การกวนเนื่องจากความร้อนจะลดทั้ง Br และ Hcj เมื่อเลือกแม่เหล็กแท่งสำหรับตัวแยกสำหรับการใช้งานที่มีอุณหภูมิสูง วิศวกรจะต้องเลือกเกรดที่ทนต่ออุณหภูมิ (ซีรีส์ M, H, SH, UH, EH, AH) ที่รักษา Hcj ที่เพียงพอเพื่อป้องกันการล้างอำนาจแม่เหล็กจากความร้อนที่ไม่สามารถกลับคืนสภาพเดิมได้ที่อุณหภูมิการทำงานสูงสุด

การควบคุมความผิดเพี้ยนของการเผาผนึกอย่างแม่นยำสำหรับแม่เหล็กสี่เหลี่ยมขนาดใหญ่

การผลิตแม่เหล็กนีโอไดเมียมทรงสี่เหลี่ยมขนาดใหญ่ก่อให้เกิดความท้าทายทางเทคนิคที่รุนแรง โดยเฉพาะอย่างยิ่งเกี่ยวกับการหดตัวและการเสียรูปแบบแอนไอโซทรอปิกในระหว่างการเผาผนึกด้วยเฟสของเหลวที่อุณหภูมิสูง เนื่องจากอนุภาคผง NdFeB ถูกจัดเรียงภายใต้สนามแม่เหล็กสูงในระหว่างการกด ความหนาแน่นของการบดอัดและอัตราส่วนการหดตัวจึงแตกต่างกันอย่างมีนัยสำคัญระหว่างทิศทางขนาน (แกนการจัดตำแหน่ง) และทิศทางตั้งฉาก

การกดสนามแม่เหล็กเชิงทิศทางและความสม่ำเสมอของความหนาแน่น

เพื่อกำจัดการไล่ระดับความหนาแน่นที่ทำให้เกิดการบิดเบี้ยวอย่างรุนแรง Zhaobao Group ใช้เทคโนโลยีการหล่อแบบแถบขั้นสูงรวมกับการลดการสลายตัวของไฮโดรเจน (HD) และการกัดแบบเจ็ทเพื่อผลิตอนุภาคที่มีความละเอียดพิเศษพร้อมการกระจายขนาดเกรนที่สม่ำเสมอ (3 ถึง 5 ไมครอน) ในระหว่างขั้นตอนการบดอัด เครื่องอัดสนามแม่เหล็กแบบหลายช่องอัตโนมัติของเราจะใช้การตอบสนองแรงดันแบบเรียลไทม์เพื่อให้แน่ใจว่ามีความหนาแน่นของสีเขียวสม่ำเสมอทั่วทั้งรูปทรงสี่เหลี่ยมขนาดใหญ่

ถาดเผาผนึกเฉพาะทางและการควบคุมบรรยากาศ

ในระหว่างขั้นตอนการเผาผนึกสุญญากาศที่อุณหภูมิเกิน 1,000°C บล็อกสี่เหลี่ยมคุณภาพสูงจะถูกวางบนแผ่นเผาผนึกโมลิบดีนัมที่ออกแบบเป็นพิเศษพร้อมการเคลือบเซรามิกแบบไร้แรงเสียดทาน ช่วยให้เกิดการหดตัวในระดับจุลภาคโดยไม่จำกัด ป้องกันแรงลากที่ทำให้เกิดการโค้งงอของขอบและการเสียรูปของส่วนโค้ง นอกจากนี้ เตาสุญญากาศที่ควบคุมด้วยคอมพิวเตอร์หลายโซนของเรายังรับประกันความสม่ำเสมอของสนามอุณหภูมิภายใน ±2°C ของปริมาตรเตาทั้งหมด

การเจียรที่แม่นยำและการตรวจสอบในสายการผลิต

หลังจากการเผาผนึกและการบำบัดความร้อนแบบหลายขั้นตอน (การอบอ่อน) แม่เหล็กนีโอไดเมียมทรงสี่เหลี่ยมขนาดใหญ่ของเราผ่านการเจียรพื้นผิวด้วยแผ่นดิสก์สองชั้นที่มีความแม่นยำสูง EDM ลวด และการตัด CNC ระบบการวัดด้วยเลเซอร์ความเร็วสูงในตัวจะตรวจสอบความแม่นยำของมิติทั้งความยาว ความกว้าง และความหนาแบบเรียลไทม์ เพื่อให้มั่นใจว่ามีการปฏิบัติตามกฎเกณฑ์ความคลาดเคลื่อนเชิงกลที่เข้มงวด (±0.05 มม. หรือเข้มงวดกว่านั้น) อย่างเข้มงวด

คู่มือการเลือกใช้งาน: เกรด การเคลือบ และสภาพการทำงาน

การเลือกเกรดแม่เหล็กและการปกป้องพื้นผิวที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับเสถียรภาพในการทำงานในระยะยาว ด้านล่างนี้คือตารางการคัดเลือกทางวิศวกรรมของเราสำหรับแท่งแม่เหล็กสำหรับตัวแยกที่ปรับให้เหมาะกับสภาพแวดล้อมทางอุตสาหกรรมเฉพาะ:

คู่มือการจัดซื้อและการประกันคุณภาพ

Zhaobao Magnet Group รับประกันความโปร่งใสเต็มรูปแบบ การควบคุมคุณภาพอย่างเข้มงวด และมาตรฐานการผลิตที่ไม่มีข้อบกพร่องภายใต้การรับรอง ISO/IATF 16949 การจัดส่งแท่งแม่เหล็กแบบกำหนดเองสำหรับเครื่องแยกทุกครั้งจะต้องผ่านการทดสอบฟลักซ์แม่เหล็ก 100% และการตรวจสอบมิติ

รายการตรวจสอบการตรวจสอบความคลาดเคลื่อนมิติ

ก่อนที่จะออกการดำเนินการผลิตแบบกำหนดเอง โปรดตรวจสอบและยืนยันข้อกำหนดพารามิเตอร์ทางกายภาพต่อไปนี้กับทีมวิศวกรรมเทคนิคของเรา:

• ความยาว (L) ×ความกว้าง (W) ×ความหนา (T):กำหนดขนาดเป็นมิลลิเมตร (มม.) โดยมีความคลาดเคลื่อนที่ต้องการ (มาตรฐาน: ±0.05 มม. ความแม่นยำ: ±0.02 มม.)
• ทิศทางของการสะกดจิต:ระบุว่าการวางแนวจะผ่านความหนา (วางตาม T) ตามความยาว (L) หรือตามความกว้าง (W)
• การลบมุม / รัศมี:ระบุการรักษาขอบที่ต้องการ (เช่น ลบมุม C0.5 มม. หรือขอบโค้งมน R0.5 มม.) เพื่อป้องกันการบิ่นระหว่างการประกอบ
• ข้อมูลจำเพาะของการเคลือบ:กำหนดความหนาของการรักษาพื้นผิว (เช่น Ni-Cu-Ni 12-25 ไมครอน) และชั่วโมงต้านทานการพ่นเกลือที่ต้องการ (เช่น 48 ชม., 96 ชม., 240 ชม.)
• ขีดจำกัดการทำงานของความร้อน:ยืนยันอุณหภูมิการทำงานที่ต่อเนื่องและสูงสุดเพื่อให้แน่ใจว่าการเลือกค่าแรงบังคับถูกต้อง

ขั้นตอนการสมัครตัวอย่างฟรี

เราจัดให้มีการทดสอบตัวอย่างฟรีสำหรับโครงการ OEM/ODM ที่ผ่านการรับรอง เพื่อเร่งวงจรการออกแบบของคุณ:

1. การส่งข้อกำหนดทางเทคนิค:ติดต่อทีมวิศวกรฝ่ายขายของเราพร้อมแนบแบบทางเทคนิค รายละเอียดการใช้งานเป้าหมาย และปริมาณ
2. การประเมินทางวิศวกรรมและการทบทวน CAD:ทีม R&D ของเราจะตรวจสอบการออกแบบของคุณภายใน 24 ชั่วโมงเพื่อตรวจสอบความเป็นไปได้ทางแม่เหล็กและระดับความทนทาน
3. การผลิตตัวอย่าง:ตัวอย่างมิติมาตรฐานจะถูกจัดส่งภายใน 3 ถึง 5 วันทำการ ต้นแบบเผาแบบกำหนดเองภายใน 7 ถึง 10 วัน
4. รายงานการทดสอบประสิทธิภาพรวมอยู่ด้วย:แพ็คเกจตัวอย่างทุกชุดประกอบด้วยรายงานการทดสอบเส้นโค้งฮิสเทรีซิส (เส้นโค้งการล้างอำนาจแม่เหล็ก) รายงานความหนาของชั้นเคลือบ และแผ่นตรวจสอบขนาด

เกี่ยวกับกลุ่มแม่เหล็ก Zhaobao

Zhaobao Magnet Group ก่อตั้งขึ้นในปี 1990 โดยเป็นโรงงานแม่เหล็กที่มีอายุ 30 ปี และเป็นหนึ่งในองค์กรแรกสุดที่มีส่วนร่วมในการผลิตแม่เหล็กหายากในประเทศจีน หลังจาก 30 ปีของการพัฒนา การลงทุนอย่างต่อเนื่อง และการวิจัยและพัฒนาอย่างเข้มงวดในด้านแม่เหล็กที่แข็งแกร่ง Zhaobao Group ได้เติบโตขึ้นเป็นผู้ผลิตผลิตภัณฑ์แม่เหล็กถาวรขนาดใหญ่ที่ผสมผสานการวิจัยและพัฒนา การผลิต และการขาย โรงงานแม่เหล็กหลักของเราครอบคลุมพื้นที่ 60,000 ตารางเมตร และมีพนักงานที่มีทักษะมากกว่า 500 คน วันนี้ ผลผลิตประจำปีของแม่เหล็กนีโอไดเมียมที่แข็งแกร่งคุณภาพสูงเกิน 8,000 ตัน ส่งผลให้เรากลายเป็นฐานการผลิตแม่เหล็กถาวรชั้นนำในประเทศจีน

Zhaobao Group เชี่ยวชาญในการผลิตแม่เหล็กถาวรต่างๆ รวมถึงแม่เหล็กนีโอไดเมียม แม่เหล็กเฟอร์ไรต์ แม่เหล็ก SmCo และแม่เหล็ก AlNiCo ผลิตภัณฑ์เหล่านี้ให้บริการแก่ภาคส่วนต่างๆ ทั่วโลก รวมถึงวิศวกรรมยานยนต์ อิเล็กทรอนิกส์ โทรคมนาคม อุปกรณ์ทางการแพทย์ การบินและอวกาศ และระบบอัตโนมัติทางอุตสาหกรรม ด้วยการใช้ประโยชน์จากเทคโนโลยีแม่เหล็กเป็นความสามารถหลักของเรา เรายังพัฒนาส่วนประกอบแม่เหล็กแบบกำหนดเอง เครื่องมือแม่เหล็ก ของเล่นแม่เหล็ก และอุปกรณ์เครื่องจักรกลเฉพาะทาง นอกเหนือจากขนาดมาตรฐานแล้ว เรามีความเป็นเลิศในการนำเสนอการออกแบบทางวิศวกรรมที่ปรับให้เหมาะสม การตัดเฉือนที่มีความแม่นยำ และการผลิตตามสั่งสำหรับแม่เหล็กสี่เหลี่ยมนีโอไดเมียมประสิทธิภาพสูง ซึ่งตรงตามข้อกำหนดทางวิศวกรรมของลูกค้าที่เข้มงวดอย่างแม่นยำ

คำถามที่พบบ่อย

คำถามที่ 1: หากแม่เหล็กนีโอไดเมียมทรงสี่เหลี่ยมแตกหรือแตกหักระหว่างการประกอบ ใครจะรับผิดชอบ?

แม่เหล็กนีโอไดเมียมเผาเป็นวัสดุที่เปราะโดยเนื้อแท้เนื่องจากมีโครงสร้างผลึกระหว่างโลหะ หากความเสียหายเกิดขึ้นเนื่องจากการบรรจุภัณฑ์หรือการขนส่งไม่เพียงพอ Zhaobao Group จะรับผิดชอบอย่างเต็มที่และจัดหาสินค้าทดแทนให้ฟรีทันที หากการแตกร้าวเกิดขึ้นระหว่างการประกอบภายในของคุณเนื่องจากการหยิบจับที่ไม่เหมาะสม ทีมวิศวกรของเราจะช่วยในการออกแบบจิ๊กประกอบแบบพิเศษที่ไม่ใช่แม่เหล็กและกันชนป้องกันเพื่อป้องกันการบิ่น

คำถามที่ 2: จะเกิดอะไรขึ้นหากแม่เหล็กสูญเสียแรงดึงดูดระหว่างการขนส่งทางทะเลหรือการขนส่งทางอากาศ

แม่เหล็กที่ไม่มีฉนวนหุ้มอาจได้รับผลกระทบจากการล้างอำนาจแม่เหล็กหรือก่อให้เกิดอันตรายจากการขนส่งหากสัมผัสกับสนามแม่เหล็กภายนอกที่รุนแรงหรืออุณหภูมิที่เปลี่ยนแปลงอย่างรุนแรง Zhaobao Group จัดทำบรรจุภัณฑ์การส่งออกทั้งหมดโดยใช้ภาชนะป้องกันแม่เหล็กแบบกำหนดเอง (กล่องบุเหล็ก) ที่สอดคล้องกับกฎระเบียบสินค้าอันตรายของ IATA และมาตรฐานการขนส่งทางทะเล เรารับประกันการสูญเสียประสิทธิภาพหรือการลดอำนาจแม่เหล็กระหว่างการขนส่งเป็นศูนย์ภายใต้เงื่อนไขการขนส่งตามปกติ

คำถามที่ 3: คุณจะรับประกันความสม่ำเสมอของแม่เหล็กกับชิ้นส่วนสี่เหลี่ยมจำนวนมากจำนวน 100,000 ชิ้นได้อย่างไร

เราใช้อุปกรณ์คัดกรองฟลักซ์แม่เหล็ก 100% อัตโนมัติควบคู่ไปกับการควบคุมกระบวนการทางสถิติ (SPC) แม่เหล็กแต่ละชุดได้รับการทดสอบความสอดคล้องของผลิตภัณฑ์ Br, Hcj และความสม่ำเสมอสูงสุด เรารับประกันว่าความเบี่ยงเบนของสนามแม่เหล็กพื้นผิวภายในชุดเดียวกันจะจัดขึ้นอย่างเคร่งครัดภายใน ±1.5% ถึง ±2.0%

คำถามที่ 4: แม่เหล็กสี่เหลี่ยมนีโอไดเมียมสามารถกลึงหรือเจาะโดยตรงหลังจากการเผาผนึกได้หรือไม่

ไม่แนะนำให้ตัดหรือเจาะเชิงกลโดยตรงด้วยเครื่องมือเหล็กมาตรฐานหลังจากการเผาผนึก เนื่องจากการทำความร้อนเฉพาะที่อาจทำให้เกิดการลดอำนาจแม่เหล็กด้วยความร้อนและทำให้เกิดการเผาไหม้ของผง NdFeB ได้ การขึ้นรูป การเซาะร่อง หรือการเจาะรูที่ซับซ้อนทั้งหมดจะต้องดำเนินการก่อนการทำให้เป็นแม่เหล็กขั้นสุดท้ายโดยใช้เลื่อยลวดเพชรหรือการเจียรอัลตราโซนิก CNC ภายใต้การไหลของน้ำหล่อเย็นอย่างต่อเนื่อง

คำถามที่ 5: Zhaobao Magnet Group ช่วยได้อย่างไรเมื่อเราประสบกับการสูญเสียแรงกระตุ้นของมอเตอร์โดยไม่คาดคิด

ด้วยความร่วมมือกับ "ศูนย์เทคโนโลยีวิศวกรรมแม่เหล็กมอเตอร์แม่เหล็กถาวร" (ก่อตั้งร่วมกับ Chinese Academy of Sciences) ทีมเทคนิคของเราดำเนินการวิเคราะห์ความล้มเหลวของแม่เหล็กที่เสื่อมสภาพ เราทดสอบประวัติความร้อน การเกิดออกซิเดชันของโครงสร้างจุลภาค และกราฟการล้างอำนาจแม่เหล็กเพื่อระบุสาเหตุที่แท้จริง—ไม่ว่าจะเป็นความร้อนเกินพิกัด การย้อนกลับของสนามแม่เหล็ก หรือความล้มเหลวในการเคลือบ—และจัดหาเกรดทดแทนที่มีแรงบังคับสูงที่ออกแบบใหม่ (เช่น การเปลี่ยนไปใช้ซีรีย์ SH, UH หรือ EH)
